오늘 동영상은
엠투아이 터치 패널에서
이더넷 통신으로 프로젝트 파일을 업로드
하는 방법을 알아보겠습니다.
이더넷(EtherNet) 케이블 타입은
다이렉트(Direct)와 크로스(Cross)가 있습니다.
두 종류 모두 사용이 가능합니다.

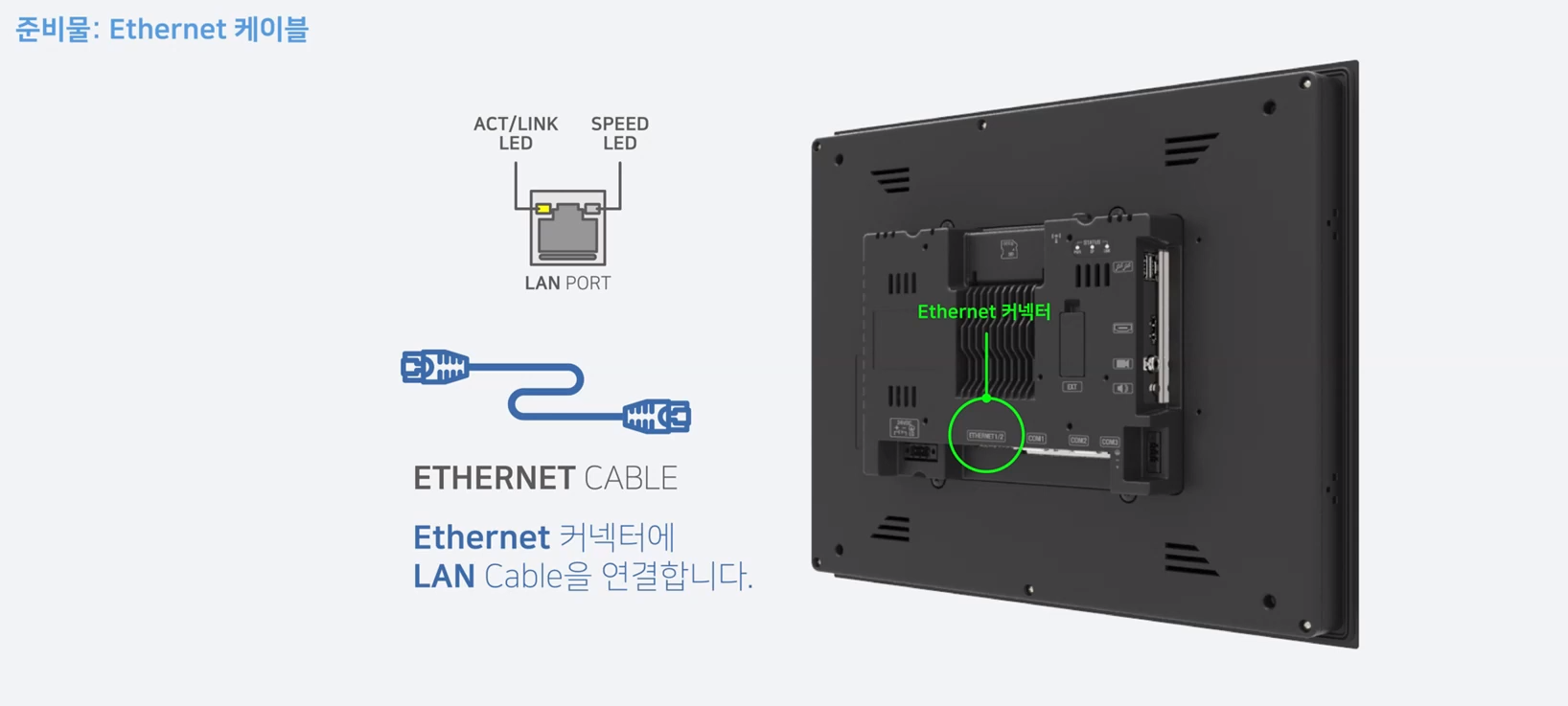

사진과 같이 터치(TOP)에
이더넷(Ethernet) 포트에 케이블을 연결해줍니다.
이더넷(Ethernet) 포트가 2개 이상 있는
엠투아이 터치(TOP)에서는 이더넷(Ethernet)
포트1번(Port1) 연결해주는 것을 권장합니다.
Tip!!
이더넷(Ethernet)케이블이 정상적으로 연결되었다면
이더넷(Ethernet) 커넥터 LED 에 불이 들어옵니다.
이 중 왼쪽에 있는 LED 에 불이
점멸/점등이 된다면 정상입니다.
참고로 오른쪽에 있는 LED는 속도에 관련된 것으로
10Mbps로 연결되어 있다면 LED 가 꺼져있을 수도 있습니다.
TDS(TOP-DESIGN STUDIO) 를 실행하여
프로젝트파일 업로드를 진행하겠습니다.
전송메뉴에서 데이터 업로드(Upload)를 실행합니다.

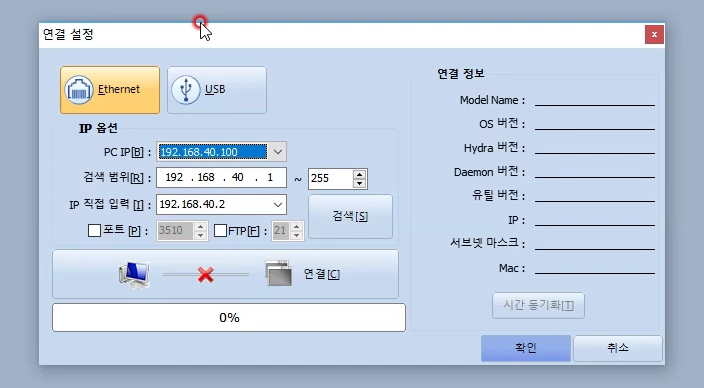

먼저 연결 설정화면이 나나탑니다.
이더넷(Ethernet) 버튼을 선택한 후 PC에 IP를 설정합니다.
PC에 무선네트워크와 유선네트워크가
모두 연결되어 있을 수 있으므로
터치(TOP)에 연결된 네트워크를 확인하여
PC에 IP를 선택해야 합니다.

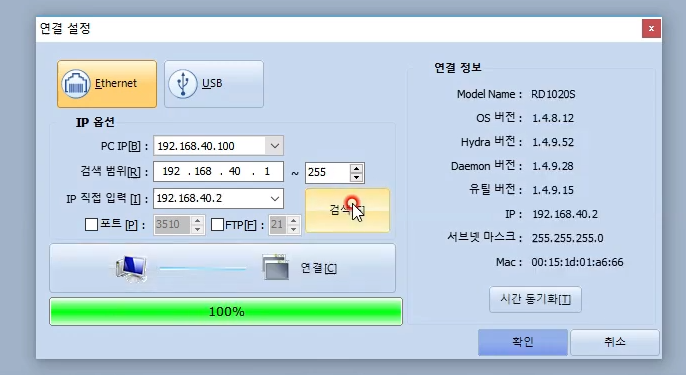

다음으로 검색범위에서 검색버튼을 누르면
PC에 연결된 터치(TOP)를 검색하여 표시해 줍니다.
연결정보에서 업로드(Upload)하려는
터치(TOP)의 정보가 맞는지 확인하고
확인버튼을 누릅니다.
현재 단계에서 TOP 검색이 안되는 경우는 별도의 영상을 통해 해결 방법을 알려드리겠습니다.

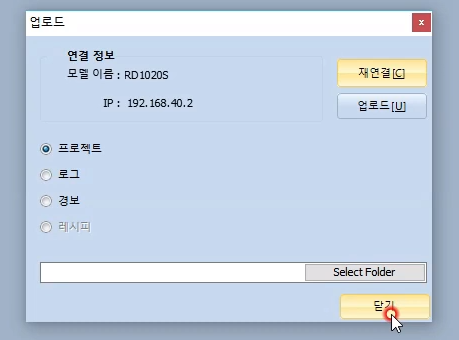

프로젝트 파일을 업로드할 것이므로
프로젝트 로그 경보중에 프로젝트를 선택합니다.

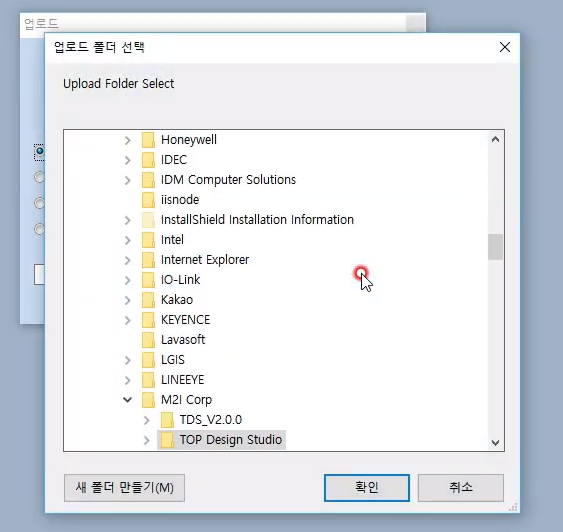

다음으로 하단에 셀렉트 폴더 버튼을 눌러
업로드한 프로젝트 파일을 저장할 경로를 지정합니다.
마지막으로 업로드 버튼을 누르면
업로드가 진행됩니다.

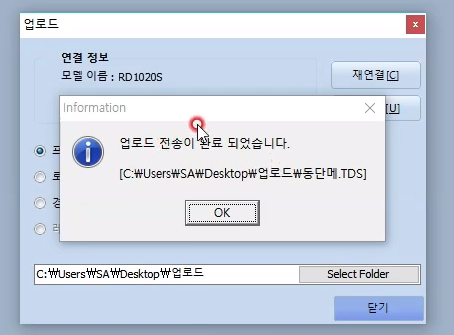

정상적으로 완료되면 다음에 메시지를 통해
진행결과를 보여줍니다.
셀렉트 폴더 버튼으로 지정한 경로에 들어가보면
.TDS 라는 확장자를 가진 파일이 업로드되어 있습니다.
이파일을 TDS(TOP-DESIGN STUDIO) 에서
열어보겠습니다.
정상적으로 파일이 열렸습니다.
도움이 되셨길 바랍니다.
