엠투아이(M2I) 터치가 화면 터치점이 안 맞아요!
"터치 패널을 손가락으로 눌러도
엉뚱한 부분이 터치가 됩니다.
이럴 경우
터치 좌표 보정은 어떻게 하나요?"
안녕하세요^^
(주)엠투아이 코퍼레이션
알비솔루션입니다.
오늘의
엠투아이 터치 동영상 매뉴얼은
구형 시리즈인
XTOP 계열의 터치에서
터치점과 실제로
터치되는 부분이 다를때
터치 좌표를 보정하는
방법에 대해서 알려드리겠습니다.
소개 방법이 적용되는 엠투아이 터치 기종은
XTOP 시리즈로 아래 표와 같습니다.
| 시리즈 | M2I XTOP 시리즈 규격 라인업 |
| 15인치 |
XTOP15TX-SA, XTOP15TX-SD |
| 12.1인치 |
XTOP12TS-SA, XTOP12TS-SD |
| 10.4인치 | XTOP10TS-SA, XTOP10TS-SD, XTOP10TV-SA, XTOP10TV-SD, XTOP10TV-ED, XTOP10TV-ED-E |
| 10인치 와이드 | XTOP10TW-UD, XTOP10TW-ED-E |
| 8.4인치 | XTOP08TS-SD, XTOP08TV-SD, XTOP08TV-ED, XTOP08TV-ED-E |
| 7인치 와이드 | XTOP07TW-LD, XTOP07TW-LD-E, XTOP07TW-UD |
| 5.7인치 | XTOP05TV-ED-E, XTOP05TQ-SD |
| 5인치 와이드 | XTOP05TW-LD-E |
| 4인치 와이드 | XTOP04TW-UD |
본 동영상이 엠투아이 터치를
이용해주시는 모든분들께
도움이 되시길 바랍니다.
해당 동영상 자료는
엠투아이 제품을 이용하시면서
고객분들의 가장 많은 문의가
있는 내용들로 제작되었습니다.
동영상은 엠투아이 홈페이지에도
확인 하 실수 있사오니
참고하시기 바랍니다.
[동영상 출처 : (주)엠투아이코퍼레이션]
#6 엠투아이(M2I) 터치패널 XTOP 시리즈에서 터치 좌표를 보정하는 방법

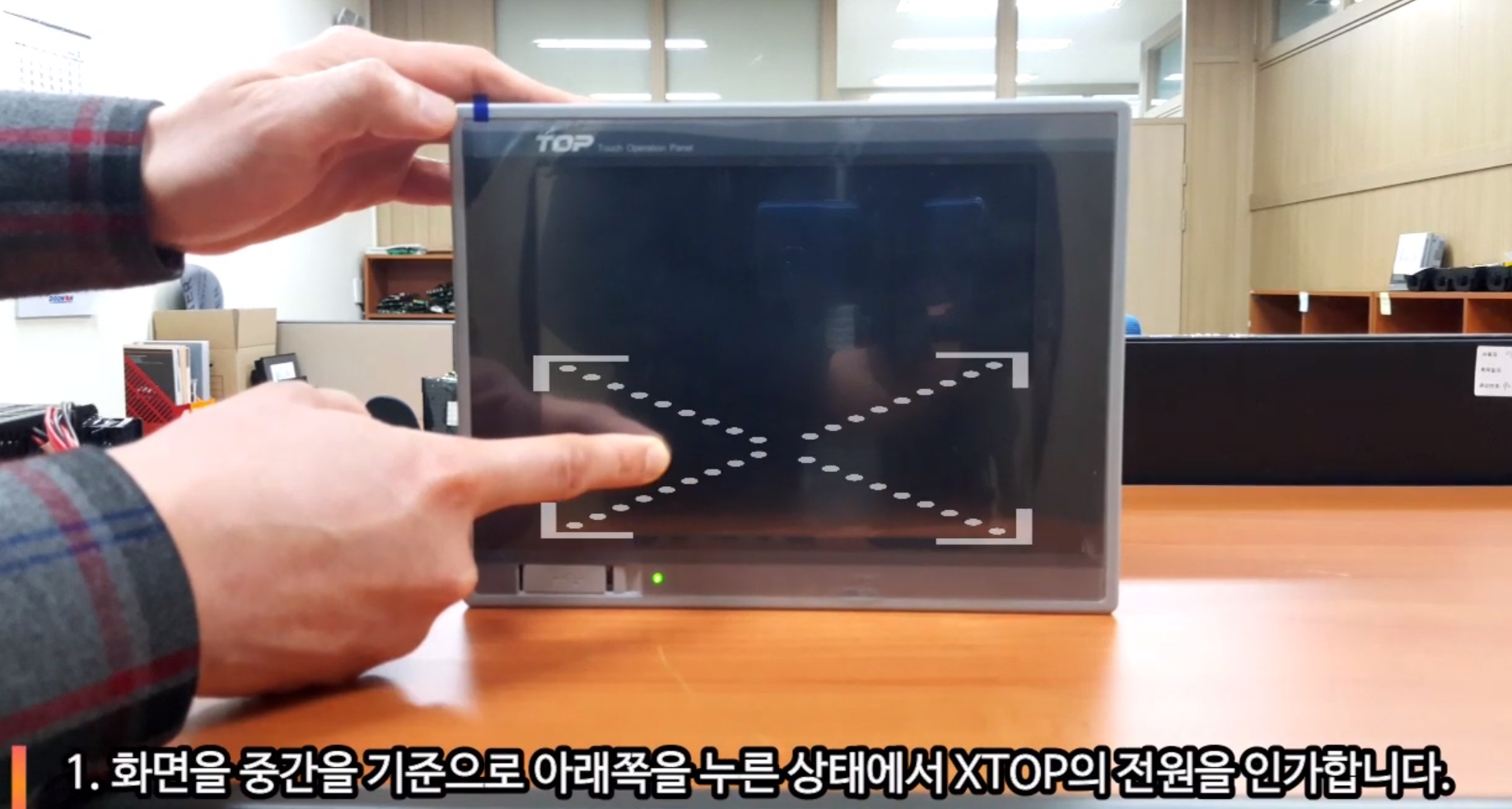

1)XTOP 터치패널에 전원을 투입합니다.
이때 화면 중간을 기준으로
아래쪽을 누른 상태에서
XTOP의 전원을 인가합니다.
2) 흰색 화면이 표시되면 화면에서
누르고 있는 손가락을 뗍니다.
3) 터치화면에서
"Left Time" 이라는 값이
0이 되기전에 다시 한번
화면을 터치합니다.
이때는 화면 어디를 눌러도 됩니다.

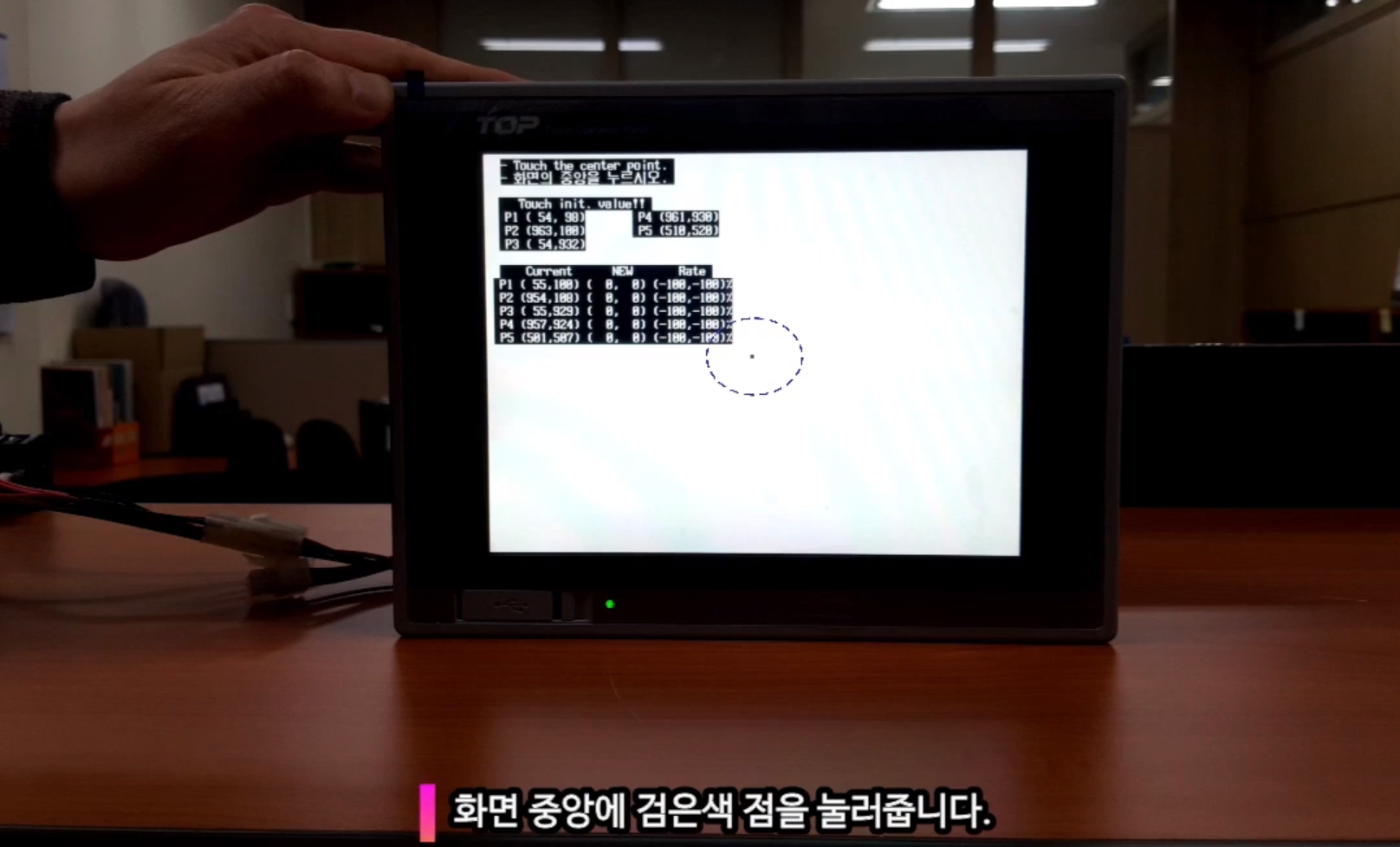

4) 이후 터치 화면 중앙에
점선 원형과 같이 아래와 같이
가운데 점이 나타나게 되는데
검은색 점을 터치합니다.
※ Tip!!
이때는 터치 보정 좌표의
정확도를 높이기 위해서
터치 보정 입력시 펜을
이용하실 것을 권장합니다.
5-1) 가운데 점을 터치하면
이번에는 좌측 모서리 상단에
검은점이 표시됩니다.
검은점을 펜으로 터치해줍니다.
5-2) 이번에는 우측 모서리 상단에
검은점이 표시됩니다.
터치해 줍니다.

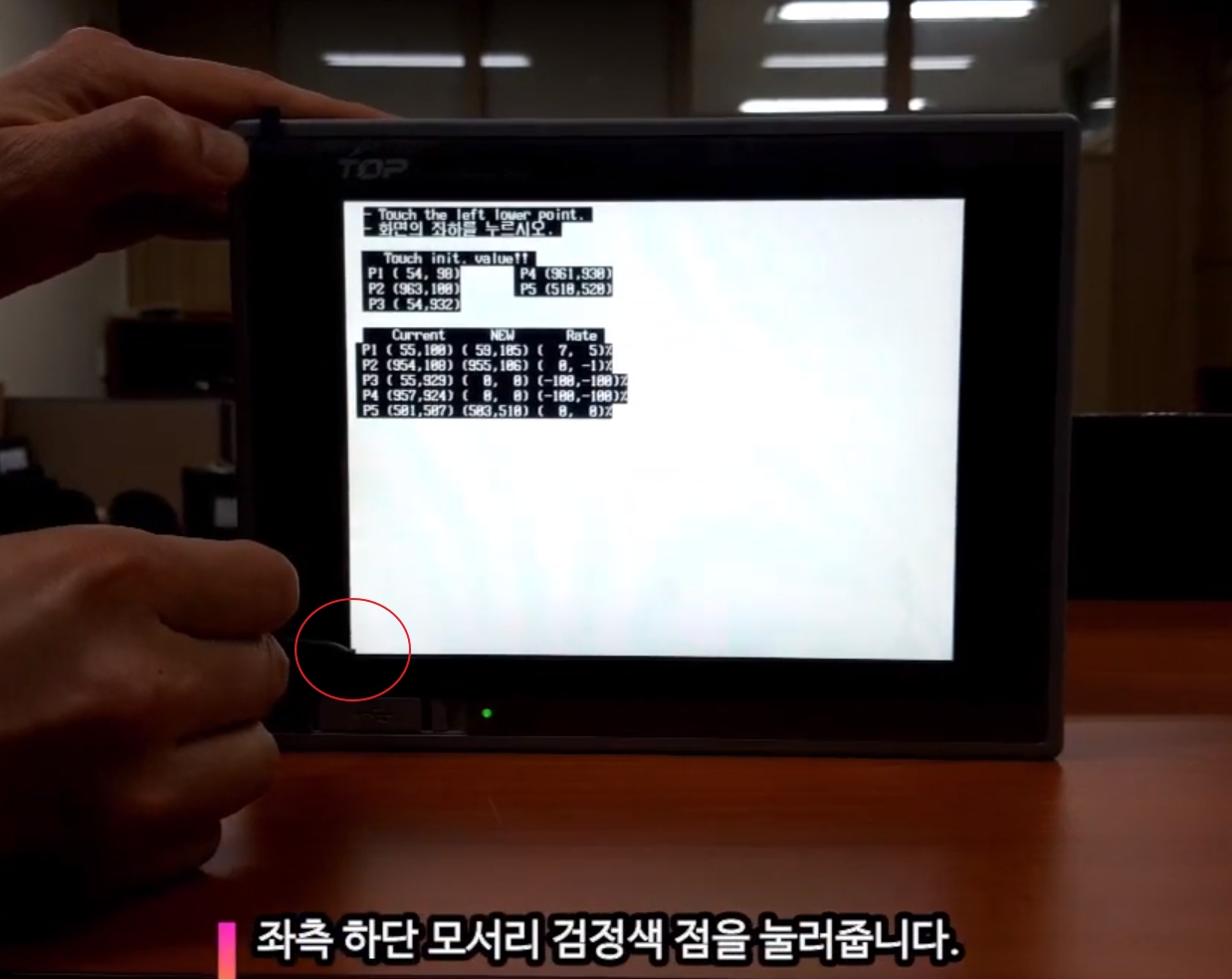

5-3) 좌측 모서리 하단에
검은점이 표시됩니다.
터치해 줍니다.
5-4)마지막으로 표시되는
우측 모서리 하단에
검은점을 터치해 줍니다.
5-5) 이제 터치 패널 화면
아무 곳이나 터치하게되면
입력된 터치 보정값이
저장됩니다.

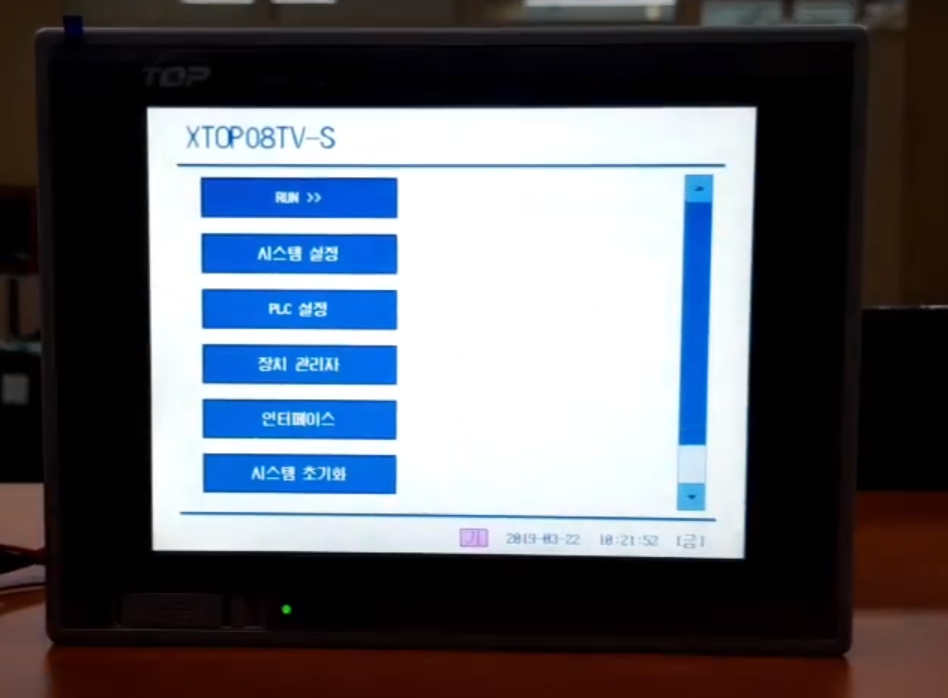

6) 이제 터치 보정이 완료되었습니다.
이제 엠투아이 XTOP 시리즈
터치 점 좌표 보정이 완료되었습니다.
만약! 입력 중 터치 점을 잘 못 눌렀다 싶으면 1번 순서부터
다시 진행하시면 됩니다.
어렵지 않죠?
아래 동영상을 참조하시면서
완전히 숙지하시길 바랍니다.
도움이 되셨나요?
이용해 주셔서 감사합니다.
